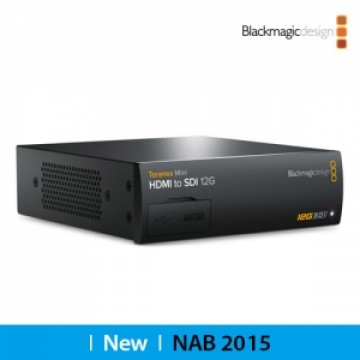

Teranex Mini - HDMI to SDI 12G 사양
제품 개요
HDMI에서 12G-SDI로 변환합니다. SD, HD, 6G-SDI, 12G-SDI 레이트를 포함한 모든 영상 포맷을 지원하며, HD에서 Ultra HD로 변환하기 위한 업컨버팅 기능을 지원합니다. 균형 아날로그 또는 AES/EBU에서 타임코드 입력과 함께 오디오를 임베드합니다. 일반 소비자용 HDMI 카메라를 SDI로 변환하거나 HDMI 연결로 컴퓨터에 SDI 출력을 추가하려는 경우에 사용하기 최적인 제품입니다.
연결
SDI 비디오 출력
SD, HD, 12G-SDI HDMI 비디오 입력에 자동 매칭.
Blackmagic 12G-SDI 제품에 사용이 권장되는 케이블을 확인하려면 여기를 클릭하세요.
XLR 오디오 입력
2채널의 전문 균형 아날로그 오디오(XLR 단자). 우측 XLR은 타임코드 출력으로 설정 가능.
AES/EBU 오디오 입력
4채널의 전문 110Ω 균형 디지털 오디오를 지원하는 XLR 단자. 우측 XLR은 타임코드 출력으로 설정 가능.
임베디드 오디오 지원
16 채널.
HDMI 2.0
1개의 HDMI 2.0 타입 A 커넥터 (2160p60 지원).
멀티 레이트 지원
SD, HD, 2K, 4K 간 자동 전환.
업데이트 및 환경설정
USB 또는 이더넷.
리클러킹
지원
SDI 출력 포맷
SD 포맷 지원
525i29.97 NTSC, 625i25 PAL
HD 포맷 지원
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
2K 포맷 지원
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Ultra HD 포맷 지원
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K 포맷 지원
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
SDI 규격
SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, ITU-R BT.656, ITU-R BT.601
SDI 비디오 레이트
SD-SDI, HD 레벨 A/B 3G-SDI, 6G-SDI, 12G-SDI로 자동 전환 가능한 SDI 비디오 연결.
SDI 비디오 샘플링
4:2:2와 4:4:4
SDI 오디오 샘플링
TV 표준 샘플 레이트 (48 kHz/24비트).
SDI 색 정밀도
4:2:2와 4:4:4
SDI 컬러 스페이스
YUV
HDMI 입력 포맷
SD 포맷 지원
525i29.97 NTSC, 625i25 PAL
HD 포맷 지원
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
2K 포맷 지원
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Ultra HD 포맷 지원
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K 포맷 지원
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
HDMI 컬러 스페이스
REC 601, REC 709
HDMI 색 정밀도
YUV 4:2:2 및 RGB 4:4:4 (HD, 2K, 4K).
복사 방지
HDMI 입력은 복사 방지 HDMI 소스를 캡처할 수 없습니다. 콘텐츠를 캡처 및 분배하기 전에 항상 저작권을 확인하세요.
포맷 변환
HD 업/다운 컨버젼
소프트웨어
소프트웨어 컨트롤
USB와 이더넷을 통해 Mac OS X™ 및 Windows™ 소프트웨어 업그레이드 가능.
내부 소프트웨어 업그레이드
포함된 업데이터 응용프로그램 사용.
운영 체제
Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan 혹은 이후 버전.
Windows 8.1 및 Windows 10.
설정 변경
기본설정 변경
미니 스위치 또는 USB/이더넷을 통해 무료 소프트웨어로 변경 가능.
전면 패널 컨트롤 (옵션 사항).
LCD, 회전식 노브, 6개의 설정 버튼을 지닌 스마트 패널 전면 장착.
전력 요구량
전원 장치
1개의 인터네셔널 AC 전원 장치 내장 (IEC C14 inlet). IEC 전원 케이블 별도 구매. 90 - 240V AC 입력.
이더넷 전원 장치
이더넷 전원 장치 (PoE+)를 사용하여 48V DC를 통해 전원공급.
소비 전력
16 와트
사용 전압 범위
90 - 240V AC
제품 크기
작동 환경
작동 온도
0° ~ 40°C (32° ~ 104°F)
보관 온도
-20° ~ 60°C (-4° ~ 140°F)
상대 습도
0% - 90% 비응결
제품 구성
Teranex Mini - HDMI to SDI 12G
소프트웨어와 설명서가 저장된 SD 카드
보증
3년 한정 품질 보증 제공.
